Подобрать такую RGB палитру для .pdf, что бы при переводе в CMYK в издательстве не было вырвиглазия?

И часто в издательстве исправляют «что бы» на «чтобы»?

Использовать только цвета из пересечения ргб и цмык. На печати у них вообще шести-восьмицветка может быть, так что на бумаге вполне пристойно получится.

Судя по всему они готовят оригинал-макет для печати на бумаге и этот же оригинал макет выкладывают как электронную публикацию.

Можно поинтересоваться у них, что именно они делают с исходниками. Потом воспроизвести у себя.

Журналы, как правило, выкладывают инструкции для авторов. В них нет ничего полезного?

Я так понимаю, что CMYK и RGB режут друг дружку по краям, а в пересечении все получается 1:1? Тогда не похоже, после их обработки по всей картинке цвета уплывают;-(

Они их открывают в CorelDrow в CMYK и еще и все надписи на рисунке в TMR перебивают. С надписями я еще как то могу понять что сделать, а вот с цветом беда…

Журналы, как правило, выкладывают инструкции для авторов. В них нет ничего полезного?

Увы нет. Им видимо проще переделать чем пытаться объяснить авторам что именно надо сделать, тем более что их обработка боюсь сильно человекозависма и завязана на какие то внутренние инструкции. Когда я верстальщиком работал у меня бы такие картинки не приняли точно, а этим так и надо…

Хотя мб и нет, я не пойму;-(

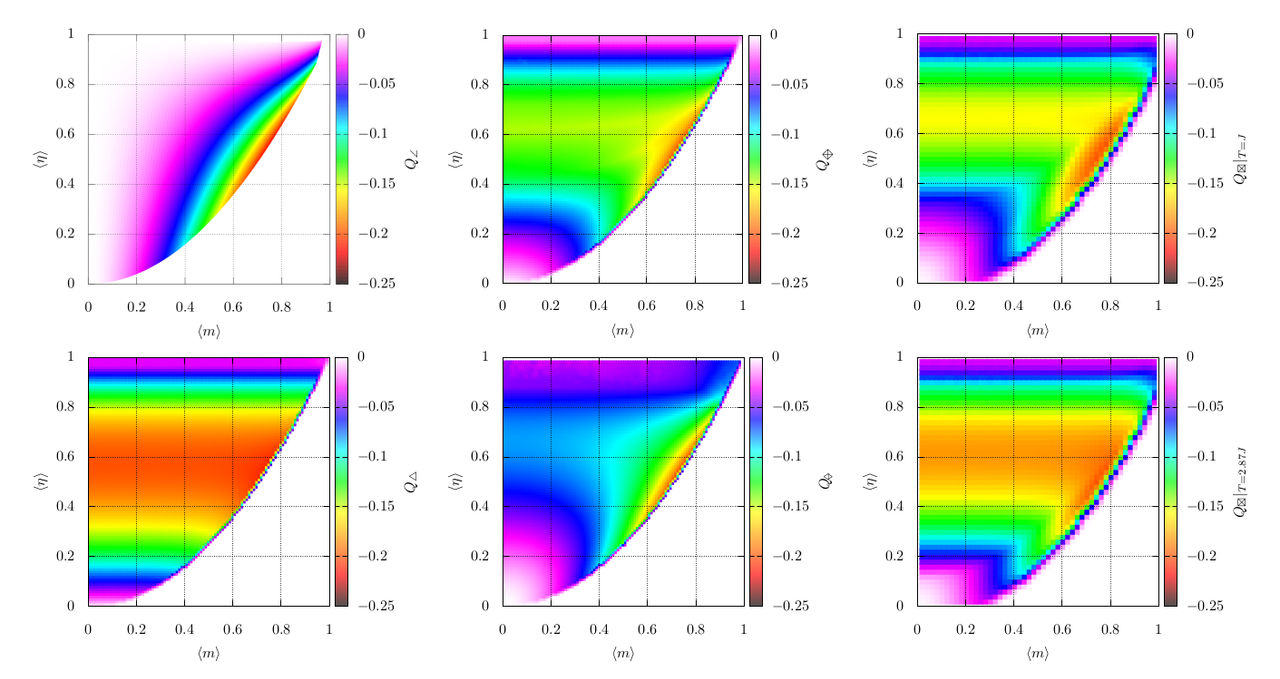

Вот мой исходный вариант https://i.postimg.cc/28T7CnCc/2024-04-20-09-53-47.png

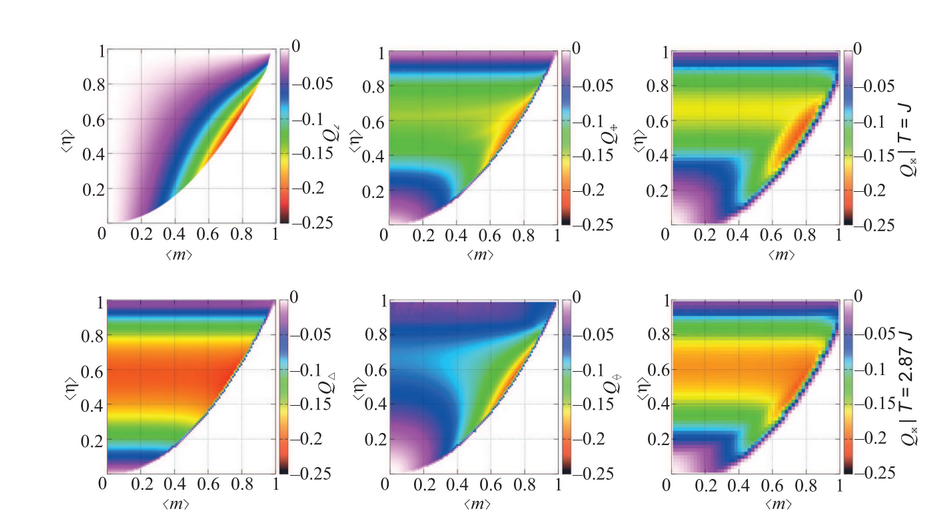

А вот то что они сделали https://i.postimg.cc/T1t0Nbw4/2024-04-20-09-56-00.png

Чтобы 2 раза не вставать:
Как перевести макет визитной карточки (в PDF) в CMYK?

А вот то что они сделали

Цвета на шкале справа преобразуются так же, как на графике. Мну бы вообще не парился.

p.s. если они действительно перегоняют в cmyk, то и рисовать надо сразу в cmyk.

Мну бы вообще не парился.

Выглядит же по уродски:-(

Знать бы ещё как сразу в cmyk рисовать… я так понимаю проблема ширше, надо как то так нарисовать что бы оно на печати и на экране выглядело нормально.

Галочку в диалоге нажать?:-) Это как раз легко гуглится.

Выглядит же по уродски

Нет, нормально. Что будет на бумаге – другой вопрос.

Бумага бы ладно, но электронная версия мне активно не нравится.

pantone verified, luke use

Знать бы ещё как сразу в cmyk рисовать…

Формат картинок какой?

tiff, насколько помню, сразу хранит в cmyk.

В LibreOffice Writer не вижу.
Обычно, я делаю макеты карточек именно в LO Writer.

1. Делай исходник в CMYK, PDF это поддерживает. Поддерживает ли это твой инструмент - вопрос.
2. Если не поддерживает - шли им картинки в CMYK.
3. То что у них после перегонки RGB в CMYK получается фигня - это еще половина проблемы. То ли еще будет когда печатать начнут - там всё зависит от желания левой пятки дежурного по принтеру. Почти в любом печатном агентстве цвета плывут каждый день. Оно то уходит в синий, то в зеленый, то в желтый. Всё зависит от того какой сегодня тонер, температура и сколько он валялся на складе. Предугадать это невозможно, можно только заказывать тестовые печати, ориентироваться на них и выравнивать у себя колористику чтобы в сумме получилось лучше.

Мы так 4 года надолбались.

gnuplot выводит в терминал epslatex (картинка в eps и зарамочное оформление в тех), дальше я все это вместе собираю pdflatex-ом и получаю pdf. Как это в cmyk сделать я хз, в гнуплоте вроде нет такой опции.

Irma вот предлагает оставить в палитре только те цвета которые есть одновременно в rgb и cmyk. Я пока не осознал до конца, но мб это и правильно.

Можно открыть потом в чем то таком где есть, конвертнуть и закрыть.

\usepackage[dvipdfx,cmyk]{xcolor}

?

Ну или постфактум:

 gs \
   -o test-cmyk.pdf \
   -sDEVICE=pdfwrite \
   -sProcessColorModel=DeviceCMYK \
   -sColorConversionStrategy=CMYK \
   -sColorConversionStrategyForImages=CMYK \
    test.pdf

У них явно что-то с оборудованием, не корячит так при перегонке цвета туда-обратно. Или, может, красители какие-то левокитайские, а признаваться они не хотят. Или печатают действительно в четырех красках.

Это электронная версия. Что там на бумаге получилось я честно говоря и не видел, надо наверное дойти таки до библиотеки и подержать в руках;-)

О! Первый вариант ничего не дал, а вот gs изуродовал цвета так же как они. Теперь можно попробовать подобрать палитру так, что бы она не сьезжала

PPP328, привет!
А разве не нужно добавить в скрипт еще:

-dOverrideICC

Как это указано в https://stackoverflow.com/a/8567524/15254671.

AntonI , FYI

По уму, надо знать цветовой профиль печатной машины, и готовить рукопись под него. Но что и когда в этой стране делалось «по уму»?

Я разницы с этой опцией не увидел честно говоря.

не надо, у меня вопрос только про электронную публикацию.

Осмелюсь предположить, что надо бы использовать подходящий цветовой профиль. Вообще-то в Gimp можно настроить программное управление цветом для программной цветопробы и включить пометку цветов вне охвата.

И это все по классике. При переводе из RGB в CMYK яркие «компьютерные» цвета блекнут и теряют контрастность.

Если Вы откроете первое изображение в Gimp а потом включите управление цветом и цветопробу при условии, что RGB-профиль - sRGB IEC61966-2.1 а CMYK-профиль - Europe ISO Coated FOGRA27 (впрочем как и любой другой CMYK-профиль) то получите результат, отображенный на второй картинке. А когда включите чекбокс «Помечать цвета вне охвата» то сильно удивитесь - практически все выбранные Вами RGB-цвета не вписываются в цветовое пространство CMYK-профиля.

Когда я верстальщиком работал

Правда?

А есть где то внешняя граница охвата? Не в виде картинки а в виде таблички что ли какой… в идеале бы зависимость насыщенности от цвета (кажется в HSV цветом называется угол)?

Вот здесь наши полномочия… Всё… Честно говоря не знаю.

Правда. Из-во МАИК физматлит, начало нулевых. Но цветные картинки тогда в научных книгах почти не встречались (дорого было очень), а если встречались то делали их другие люди, не я.

Блин, ну стандартная же потребность вроде бы должна быть, как так… ;-(

Понятно. Была такая мода в вузах - верстать в MS Word самостоятельно за счет времени младших научных сотрудников.

Не знаю честно говоря. И я верстал в техе и все мои коллеги, в т.ч. гораздо более старшие чем я, верстали в техе самостоятельно и меня еще учили как это правильно делать. Вплоть до того что одна бабушка, д.ф.-м.н., при научных обсуждениях показывала мне тех, а на мои скромные просьбы сделать dvi (я тогда уже из МАИК ушел отработав больше года и тех знал очень прилично) смотрела странно - Вы чего мол, не понимаете что тут написано?! В голове транслировать не можете?

Тогда у нас Вами разный жизненный опыт. Я больше по индюкам и пижамам. А там вопрос с научными публикациями всегда плохо решался. Тем не менее странно, почему издательство не учитывает специфику научных публикаций и все ломает под себя.

Вот наугад ссылка. Вдруг поможет. https://apelsinrg.ru/information/faq/tablitsa-sootvetstviya-ral-k-cmyk-rgb/

Тут есть обсуждение опции cmyk: https://tex.stackexchange.com/questions/13071/option-cmyk-for-xcolor-package-does-not-produce-a-cmyk-pdf

Если верно понял, то опцию cmyk надо указывать если используются изображения в таком формате.

Ну и в мануале по gnuplot, такая фраза:

With ’cmykimages’ the CMYK color model will be used for inline image data instead of the RGB model.

Так делай сам рисунки в CMYK и отдавай их.

А еще все сильно зависит от того на чем печатают и как печатают. Лучше спросить в издательстве как они перегоняют в CMYK и можно ли самому в CMYK им отдавать.

Опять же, на чем ты оцениваешь свои цвета? На мониторе или на палитре ( https://udecor.ru/kolerovochnye-karty/tsveta-ral-design/ )?

Еще раз - я говорю ТОЛЬКО про электронную публикацию;-)

ЕМНИП у них печатная версия вообще чб выходит скорее всего…

Напуркуа они перегоняют все в CMYK я ХЗ, во такие они чудаки.

Похожей шуткой я сегодня пользовался. Хочется то именно границу охвата CMYK в RGB увидеть, там вроде как должны быть самые насыщенные цвета. В идеале мне бы хотелось автоматом строить новую CMYK палитру - проходить по своей RGB палитре, при выходе за границу охвата двигаться в ближайший цвет на границе, при необходимости патчить что то ручками.

Не перегонять в CMYK нельзя, потому что никакая печатная техника не печатает в RGB (читай, «свет»), всё печатается в CMYK (читай, «цвет»).
Про CMYK сразу становится понятно уже потому, что все тонеры-чернила в принтаках – CMYK, и уж тем паче краскав офсете – только CMYK (опционально + White + фольга + лак).

Я пока во всем этом немного плаваю. Как я понял, при перегонке RGB в CMYK в издательстве RGB цвета выходящие за границу охвата замещаются на что то на границе охвата, в итоге выходит бяка. Есть гипотеза что цвета внутри границе остаются без изменений, т.е. мне нужна RGB палитра содержащая только цвета внутри границы охвата.

Сама по себе конвертация в CMYK (если я правильно понимаю) не является самоцелью и в общем ни от чего не спасает - я могу через gs конвертнутся, ну да, какая то некрасивая шня на выходе получается;-)

Вопрос в том когда происходит перегонка. ВОт я на принтер гоню RGB и нормально, у нас в Институте печатают препринты в RGB и нормально. Видимо конвертация происходит на лету и электронная версия не страдает - а она сейчас основная.

А издательство за каким то фигом гонит в CMYK заранее и портит при этом электронную версию.

Если совсем зайдете в тупик, спросите там: https://t.me/printmaniacs.

Ой, ой, ну вот только не говорите мне, что вы в цветную шарагу отправляете ваш

https://i.postimg.cc/28T7CnCc/2024-04-20-09-53-47.png

, и у вас всё идеально печатается.
Я просто в это не поверю ))

Такие градиенты на принтаке-шараге будут очень весело смотреться.
Я могу печатнуть на C405DN и P55250dn, по 100 рублей за страницу A4.

Отсканирую и выложу бесплатно.

Еще раз (я со счета сбился в который раз повторяю) - мы живем в третьем тысячелетии, ОСНОВНОЙ ВЕРСИЕЙ НАУЧНОЙ ПУБЛИКАЦИИ ЯВЛЯЕТСЯ ЭЛЕКТРОННАЯ ВЕРСИЯ. Я уже забыл когда в библиотеку ногами заходил и брал в руки печатную версию журнала…

Да, в некоторых случаях мне на руки выдают сколько то твердых авторских копий, в т.ч. с цветными картинками. Но у меня нет никаких претензий к качеству, там какой то большой принтер размерами метр на метр на метр жужжит и печатает, меня устраивает то что он выдает без всякого CMYK;-)

Все равно эти копии или на полке лежат или подарить кому то могу на память, так весь обмен в электронном виде.

Если у Вас там банеры/реклама больших форматов печатается или какая то раздатка на глянцевой бумаге - наверное да, там все гораздо сложнее. Но у нас свои погремушки… глянул сейчас твердую копию - вроде да, градиенты не очень. Но там так мелко что не разобрать.

Ну вы то одно утверждаете, то другое.
Еще раз расскажу: бытовые печатные балалайки на лету прогоняют RGB в CMYK, но офсет так не может, потому на что на каждый из 4 или более цветов производится заготовка – по типу сургучной печати (очень!!! грубо говоря).

То есть у вас K, C, M, Y, – все 4 канала имеют отдельный физический носитель, он типа аналоговый, физический, это печатная форма.
И тут ни о какой перегонке из RGB «на лету» речи и не может идти.

Другое дело балалайки, вы им кормите RGB, а они распечатучивают CMYK. Потому что там эта перегонка в драйвере делается.

Про ваше «мне печатать не нужно» я понял, но это только вам не нужно, и только пока, а вопрос совместимости RGB и отпечатанного очень насущен, он никогда не утихнет ))
