Здравствуйте, товарищи!

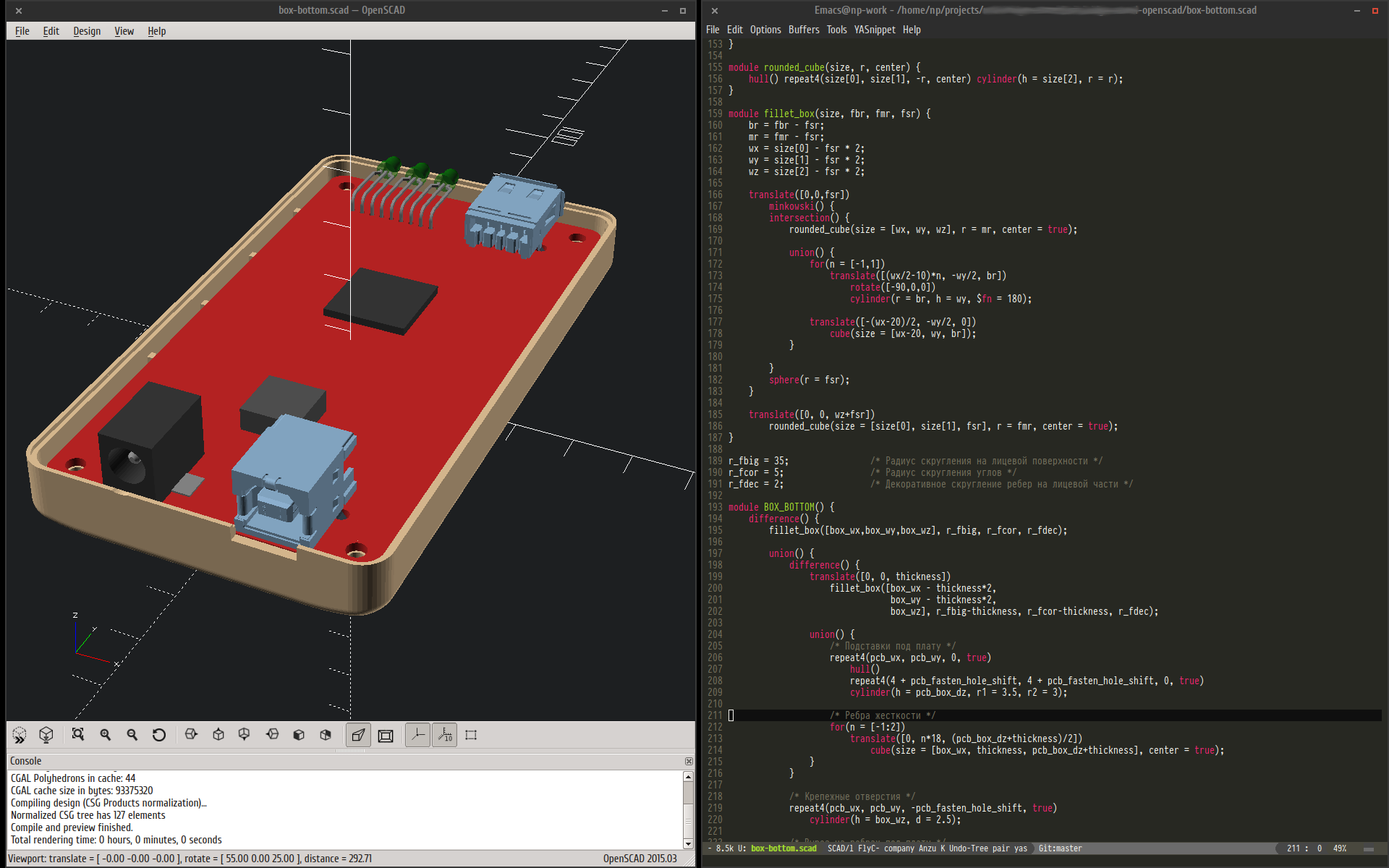

Здесь на ЛОРе есть люди, которые используют OpenSCAD в работе. А я вот отстал от жизни, и решил это исправить. Результаты на скриншоте - это корпус для устройства, которое я не очень давно делал. Вообще, корпус уже есть, и рисовал я его в SolidWorks, по этому я просто повторил его в OpenSCAD.
Делал я это в течение четырех вечеров. С непривычки весьма тяжело, однако под конец я уже начал понимать принципы работы. Очень понравилась возможность глобальной параметризации. Например, длина ножек светодиодов и положение их сгиба зависят от высоты корпуса, толщиты стенок, толщины платы и положением платы в корпусе. В SolidWorks такие зависимости бывает очень сложно сделать.
Есть и минусы, такие как отсутствие возможностии делать скругления и фаски. Помогает сумма Минковского, но в сложных случаях это выливается в невероятный геморрой и тормоза. Кроме того, нет оператора оболочки, нет вытягивания по направляющей, нельзя узнать размеры объекта и пр. Однако, есть возможность создавать произвольные объекты из точек и поверхностей, что, при наличии какого-никакого языка программирования с циклами и условиями, позволяет делать совсем нетривиальные вещи (конечно, если есть время этим заниматься).
При этом, люди пытаются добавлять свои фичи, выкладывают патчи, делают форки на гитхабе, но почему-то их изменений нет в главном репозитории. Собрал из гита, изменения таки есть.
В общем, несмотря на минусы, я все таки осилил доделать корпус и мне это понравилось.
Вот еще картинки и фотка готового коропуса
Там есть разрез, на котором видно, что разъем MicroSD с картой и MicroUSB не касаются корпуса.
>>> Просмотр (1920x1200, 249 Kb)
