В чём создавать схему будущей сети и прочие блоксхемы и диаграммы?

0

2

Собственно, под винду есть куча софта (от Cisco и MS используются наиболее часто) для создания блоксхем будущих сетей. Что Вы можете порекомендовать для замены MS Visio в данном вопросе? Dia не предлагать, там вообще ппц шаблонным клипартом.

Для тех, у кого проблемы с телепатией, привожу примеры:
http://ipphone.baikal.ru/pages/text/text01.files/ris_10.gif
http://www.u-sk.ru/images/files/ap2620_int.jpg

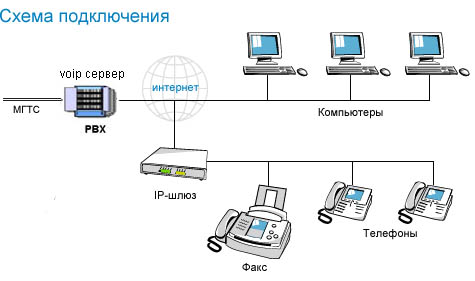

http://www.lainstar.ru/images/voip/sxema_voip.jpg
http://a-kom.ua/i/iptelephony/applications2.jpg
http://www.10-strike.com/rus/network-diagram/networkdiagram.png

Ссылка

←	Подскажите какую ФС использовать под нагруженный mysql сервер

Мост - bridge-utils. Archlinux

→

ktulhu666
Dia не предлагать, там вообще ппц шаблонным клипартом.

Тебе шашечки или ехать?

По сабжу - Emacs.

april
(08.04.12 13:46:02 MSK)

Ссылка

Я подобные схемы на работе делал в LibreOffice.Writer. Очень трудоемко. А для Windows - Visio.

~~XoFfiCEr~~ ★★☆☆
(08.04.12 13:48:51 MSK)

Ссылка

xmind

~~fragment~~
(08.04.12 13:49:23 MSK)

Ответ на: комментарий от fragment 08.04.12 13:49:23 MSK

Может, я совсем дебил, но у меня вообще ничего не получилось в последнем xmind сделать. Там либо надо Pro-версию покупать, либо ничего нет.

~~ktulhu666~~ ☆☆☆
(08.04.12 13:59:53 MSK) автор топика

Ответ на: комментарий от ktulhu666 08.04.12 13:59:53 MSK

в смысле - ничего? щёлкаешь мышкой по полю, добавляешь плавающие топики, в свойствах топика задаёшь вид дерева и пошло-поехало

единственное, что у меня почему-то не работало - ссылки на файлы

~~fragment~~
(08.04.12 14:02:18 MSK)

Ссылка

В dia всё нормально рисуется.

post-factum ★★★★★
(08.04.12 14:17:55 MSK)

Ссылка

Dia не предлагать, там вообще ппц шаблонным клипартом.

Кто-то мешает использовать клипарт от циски, например?

baka-kun ★★★★★
(08.04.12 14:30:50 MSK)

да нормально все в Диа. а клипарта в сети полно какого хочешь

val-amart ★★★★★
(08.04.12 14:48:13 MSK)

Ссылка

Ответ на: комментарий от baka-kun 08.04.12 14:30:50 MSK

А где его взять и как импортировать то?

~~ktulhu666~~ ☆☆☆
(08.04.12 15:08:02 MSK) автор топика

Ответ на: комментарий от ktulhu666 08.04.12 15:08:02 MSK

А где его взять

На http://www.cisco.com не пробовал?

как импортировать то?

RTFM не помогает?

baka-kun ★★★★★
(08.04.12 16:06:56 MSK)

Ссылка

graphviz, даёшь ему декларативное описание схемы на спец. языке, а оно тебе рисует схемку.

~~mashina~~ ★★★★★
(08.04.12 20:42:09 MSK)

Ссылка

небольшие схемки (подобные приведённым вами) я делаю в http://www.gliffy.com/, красиво и удобно - можно редактировать из любого места (из дома/с работы/от заказчика)

MKuznetsov ★★★★★
