При анализе данных, вычитываемых системой сбора, на предмет сбоев бывает необходимо просматривать данные глазами слово-за-словом. Ломая неоднократно глаза за этим занятием я решил слепить что-нибудь для его облегчения. Идея для такого инструмента не пришла сама, идея была «нагло спёрта» ;) у анализаторов протоколов (например: http://www.usbee.com/suite.html, http://www.usbee.com/dxpp.html, это не реклама!!!), встраиваемых сейчас даже в некоторые модели цифровых осциллографов. Поделие было названо mifa — MISS format analyzer (МИСС это стандарт на крейтовую электронику, изобретённый лет 20 назад в нашем институте) и стало органичной частью dem (decoding error monitor), приложением для мониторирования работы системы сбора и сбора статистики ошибок декодирования данных (уже презентованное ЛОРовской публике в недалёком прошлом анализ работы системы сбора данных)

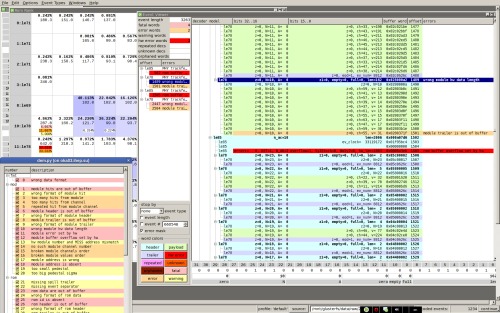

mifa написана на питоне, декодинг производится в библиотеке написанной на С. Событие рендерится в виде древовидного списка (QTreeWidget) слов буфера, из которого событие декодируется. Т.е. 4-х байтные слова буфера представлены последовательно (buffer word — слово в hex, offset — смещение слова в буфере) с раскодированной в них информацией и обнаруженными ошибками. При чтении файла с данными можно задать критерий останова например по маске ошибки для каждого модуля (обнаруживается более 50 типов ошибок), слева внизу показано окошко для указания типов ошибок в маске. Справа внизу показано выбранное (мышкой по слову в дереве тыц!) раскодированное слово с номерами и значениями битов, раскодированная в полях слова информация и названия полей. Справа вверху виден кусок таблицы с ранжированными корзинами и ошибками в них (я описывал таблицу в прошлом скриншоте). Остальное, надеюсь, понятно по названиям.
Рендеринг построен на шаблоне проектирования builder. Рендереры, знающие только формат данных, реализованы в виде библиотеки питоновских модулей, за представление (отрисовку с помощью QTreeWidget) отвечает builder, что позволяет менять представление без переделки рендереров. Рендереры создаются во время рендеринга с помощью шаблона factory method (virtual constructor), используя свойство питоновских классов first class object. Весь анализатор занимает около 1500 питоновских строк включая библиотеку из 22 рендереров.
Код предоставлю всем жаждущим по запросу.
