[graphviz] прямоугольные стрелки

присоединяюсь к вопросу

Насколько мне не изменяет память в dot автоматом - никак. Для каждого угла придется вводить свой узел, а стелкам придавать большой вес чтоб были прямыми ну и настраивать их так, что б не было лишних голов. В общем сделать можно, но руками и геморно.

Мы этот вопрос когда то изучали, в итоге решили связываться.

НЕ связываться

http://www.graphviz.org/doc/info/attrs.html#d:splines

«The value ortho specifies edges should be routed as polylines of axis-aligned segments.»

на лоре тема уже поднималась: http://www.linux.org.ru/forum/general/5326044

Видимо, самым простым решением будет перейти на TikZ: почти то, что нужно.

P. S. сравнение синтаксиса Graphviz и TikZ.

+ \renewcommand для краткости при наборе

> перейти на TikZ

Оно разве умеет укладку графа делать как graphviz?

А простенькие схемки (с ручной раскладкой) удобнее визуально рисовать, а не командами в tex.

Оно разве умеет укладку графа делать как graphviz?

Похоже, что умеет (node distance = 2cm, auto):

\begin{tikzpicture}[node distance = 2cm, auto]
    % Place nodes
    \node [block] (init) {initialize model};
    \node [cloud, left of=init] (expert) {expert};
    ...
    % Draw edges
    \path [line] (init) -- (identify);
    \path [line] (identify) -- (evaluate);
    ...
\end{tikzpicture}

А простенькие схемки (с ручной раскладкой) удобнее визуально рисовать, а не командами в tex.

С этим тоже напряг. Разве что yEd да кое-как в OO Draw / Inkscape.

+

А простенькие схемки (с ручной раскладкой) удобнее визуально рисовать, а не командами в tex.

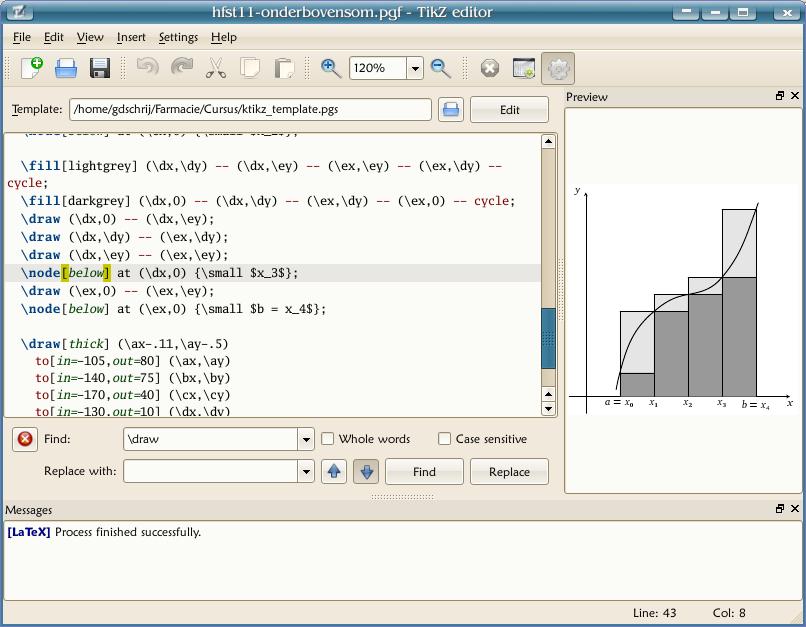

Визуально с командами в kTikZ.
