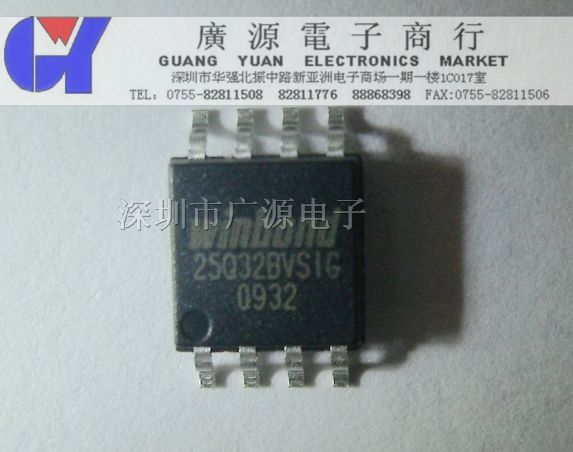

Что это за щупы? И какие лучше выбрать для микрухи SOP8? :-|

cast XVilka, Eddy_Em, ncrmnt

Что это за щупы? Как они работают? http://www.aliexpress.com/item/Bus-Pirate-v3-probe-Kit/32236634320.html

Это похоже на подпружиненные контакты, вроде...

Нифига не понял. Зачем тебе щупы?

Чтобы подсоединять микруху к программатору.

SPI Flash? В таком случае щупы тебе не нужны. Достаточно кроватки. Вот если ты будешь программить прямо в устройстве тогда другое дело.

ну и для ISP надо специальную нашлепку с подпружиненными контактами

Ты дурью маешься! ЗаЛУТь платку, припаяй микруху с минимальным обвязом, напаяй ног 2.54мм для втыкания в безпаечную макетку — вуаля!

На микрухе будет BIOS, я собираюсь их часто менять на материнке. Будет пару микрух гарантированно рабочих, с оригинальным BIOS, с рабочими снапшотами coreboot.

А что, в более подходящем для частой смены корпусе не было?

// кстати, я как-то видел "кроватку" для LQFP-144, вот это извращение!!!

Да и просто ведь можно выпаивать. Ну или переходник на DIP сделать, чтобы в обычную панельку их совать.

На материнке вот так размещены микрухи (в левом нижнем углу ищи M_BIOS и B_BIOS) http://www.gigabyte.ua/products/upload/products/2387/1ad0_5.jpg

Вот макросъемка со снятым радиатором с южного моста http://dump.bitcheese.net/images/omirowi/GEDC0015.jpeg

Красивенькая. Ты туда собрался поставить "кроватку"? А влезет?

А чего всего лишь 2 PCI слота? Куда будешь платы расширения втыкать??? И IDE почему-то нет... Странная какая-то материнка!

Ладно, может, компьютерщики тебе помогут. Я, например, подобную материнку явно не раньше, чем через лет 5 увижу. Если доживу...

На микрухе будет BIOS, я собираюсь их часто менять на материнке.

Нафига?! У тебя же dual-bios.

Ты туда собрался поставить «кроватку»?

Не совсем, нужно будет что-то напаять, наверное, переходник с SOP8 на DIP8, а туда уже втыкать кроватку.

А чего всего лишь 2 PCI слота? Куда будешь платы расширения втыкать???

Там всё есть, что мне надо ;) Занята 1 PCI для сетевой карты. А если надо будет ещё - так можно будет взять сетевую карту PCI-E.

И IDE почему-то нет... Странная какая-то материнка!

Я знаю, что нет, у меня и IDE устройств уже нет ;)

Ладно, может, компьютерщики тебе помогут. Я, например, подобную материнку явно не раньше, чем через лет 5 увижу. Если доживу...

Да тут пофиг на материнку, меня интересовало, как подцеплять микруху удобно к программатору, чтобы замена микрухи и перепрошивка занимали минимум времени.

Я не настоящий железячник, а программатор нашёл только заказал. Что такое ISP и о каких нашлепках идет речь? Можно названия и фотку? Как их гуглить на английском?

Занята 1 PCI для сетевой карты. А если надо будет ещё - так можно будет взять сетевую карту PCI-E.

А если понадобится звуковушку воткнуть? Или там звуковая карта не нужна будет?

как подцеплять микруху удобно к программатору

Я бы внутрисхемно прошивал, это проще.

А если понадобится звуковушку воткнуть? Или там звуковая карта не нужна будет?

Там уже есть 7.1 аудио.

Я бы внутрисхемно прошивал, это проще.

Это как?

Нафига?!

Тестирование и доработка coreboot.

У тебя же dual-bios.

Второй биос вообще будет выпаян.

Там уже есть 7.1 аудио

Смотря какие цели. Хотя, сейчас такие процессоры, что миди уже софтварно можно шпилить без задержек... Ладно, проехали.

Это как?

Выводишь несколько нужных пинов. К ним подключаешь программатор (естественно, схема должна быть обесточена). И вперед! Если нужно шину питания активировать, чтобы другие мелкосхемы не трогать, то впиливают Шоттки (есть SMDшные Шоттки на 0.25-0.3В).

Как они работают?

Нажимаешь, вылазит крючок, цепляешь его за проводящий вывод, судя по картинке.

Второй биос вообще будет выпаян.

ССЗБ
Почему просто не перешивать вторую микросхему, загружаясь из первой. У микросхемы >100 000 циклов перезаписи.

У первых нажимаешь на кнопку , вылазит щуп с крючком , цепляешь, пружинка затягивает крючок внутрь. Слетают, если задеть, но крючок улетает внутрь и не успевает коротнуть ничего. Второй в переходное отверстие вставляется, наверное. Третий на штырек.

Купить прищепку и не мучиться. Сокет - он для узких so8, флэшки шире.

И микруху на мамке менять не надо будет... Посадил прищепку, прошил, и все.

Кстати, как там происходит загрузка backup bios? В случае неудачи загрузки main? Ну тоесть что-то в стиле того, как раньше просила материнка вставить дискету с прошивкой, так тут будет просто тупо грузиться со второй микросхемы?

Эх. Вот были раньше уже впаяны на некоторых материнках кроватки. А где не были - так там совсем недолго было и впаять.

Кстати, а зачем вам третья микросхема? Две ж должно хватить.
И вот, кстати похоже на то, что нужно:
http://www.samedisk.com/cht/forum/viewtopic.php?t=117

Купить прищепку

Можно линк для примера?

Воу... только непонятно, где такое купить. Что там на мунспике написано?

Можно линк для примера?

http://www.aliexpress.com/wholesale?catId=0&initiative_id=&SearchText...

Да фиг знает, я ничего, кроме картинок, не понимаю, и то не всех.
Но нашел еще кое-что http://www.aliexpress.com/item/208mil-SOP8-to-SOP8-test-socket-sop8-sop8-BIOS...
upd: http://www.aliexpress.com/item/200mil-208mil-SOP8-SOIC8-test-socket-IC-socket...

Идеальное решение - сокет. Но если программировать запаяную микросхему, то нужны щупы. Только не такие, как по Вашей ссылке на aliexpress (тоже пользовался, дерь..о редкостное), а нормальные, например такие: http://www.shop.display3000.com/werkstatt/werkzeug/pruefklemmen-set-farbig.html. Этими можно без проблем к SOIC'ам цепляться.

Прищепка и проще и надежнее. Корпус-то один, распайка та же.

Последний линк интересный, если бы найти ещё партию поменьше, а не на 200 шт :) Спасибо, этот вариант мне тоже нравится.
