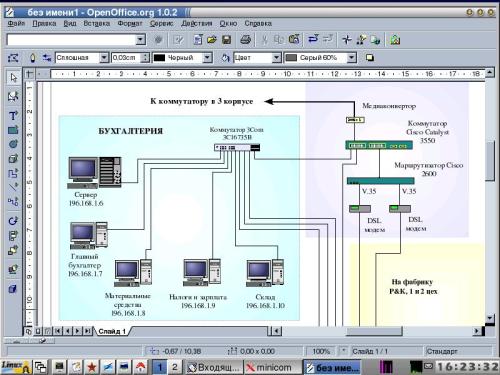

Спросил один товарищ: "Как ты без Visio схемы сетей делаешь?" Вот так вот и делаю. Заготовки давно сделал, теперь при необходимости беру размещаю, соединяю, подписываю и все готово.
По поводу адресов и сети вообще, адреса не реальные и взяты на скорую руку из справочника Фонаревского, сеть то же не реальная, только некоторое оборудование нарисовал потому что его где-то видел, фабрики Рога&Копыта не существует. Кто-то хотел "похакать", а что хакать то? Смотри свою сеть не повали, если адреса похожие.
По поводу клипарта, может быть что нибудь попытаюсь сделать для желающих, но раньше конца лета не получится.
По поводу Dia, пробывал и в ней делать, но что-то с кириллицей и шрифтами не понятное, вместо русских букв "кракозябры", шрифты помеять то же не удалось, если кто то эту проблему решил, сообщите как?
У dia с русскими буквами как и везде, то есть кирилицу набивать то можно (никаких телодвижений с последними версиями dia делать не надо), только при печате надо подсовывать кириллизованные Type1 шрифты. Или как я: общаться картинками через пакет psfrag. OO тяжеловат больно, хотя шрифты он эмбедит - что есть, то есть - но пользоваться им: брррр.
